cablage phare


Poster un nouveau sujet   Répondre au sujet    Forum sur les Gitane Testi Index du Forum -> Les Gitane Testi -> Problèmes, pannes, ou autres
Sujet précédent :: Sujet suivant
Auteur Message
sil59


Hors ligne

Inscrit le: 10 Aoû 2008
Messages: 5
Localisation: nord
Masculin
Points: 0
Moyenne de points: 0,00

MessagePosté le: Lun 3 Déc - 18:42 (2018)    Sujet du message: cablage phare Répondre en citant

Bonsoir à tous
quelqu'un peut il m'aider à rebrancher les fils à l'interieur du phare sur un silhouette de 78
il y a 4 fils,2 bleus,1 vert et 1 gris
4 connections en attente:2 sur le regulateur de tension 1 sur le plot central de l'ampoule 1sur le coté de l'ampoule
j'ai la chance d'avoir le faisceau d'origine 3 fils arrivent au phare, 2 rouges et 1 bleu
d'autres parts,la bequille centrale etait elle orange ou grise d'origine
merci d'avance


Revenir en haut
Publicité






MessagePosté le: Lun 3 Déc - 18:42 (2018)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
ben 44


Hors ligne

Inscrit le: 28 Oct 2011
Messages: 3 610
Localisation: nantes
Masculin
Points: 0
Moyenne de points: 0,00

MessagePosté le: Lun 3 Déc - 20:46 (2018)    Sujet du message: cablage phare Répondre en citant

Bonsoir sil,

Voici le schéma d'origine....
les masses se font avec des petites barettes en laiton.....






_________________
Les choses n'ont de valeur qu'aux yeux de ceux qui les regardent...


Revenir en haut
dedeheck


Hors ligne

Inscrit le: 05 Jan 2009
Messages: 587
Localisation: Moselle
Masculin
Points: 0
Moyenne de points: 0,00

MessagePosté le: Lun 3 Déc - 22:06 (2018)    Sujet du message: cablage phare Répondre en citant

La béquille centrale est grise d'origine.


Tu peux le voir sur les prospectus d'époque.


Revenir en haut
ben 44


Hors ligne

Inscrit le: 28 Oct 2011
Messages: 3 610
Localisation: nantes
Masculin
Points: 0
Moyenne de points: 0,00

MessagePosté le: Lun 3 Déc - 22:26 (2018)    Sujet du message: cablage phare Répondre en citant

Oui on le vois ici....


                        http://gitane-testi.blogspot.com/p/1978.html
_________________
Les choses n'ont de valeur qu'aux yeux de ceux qui les regardent...


Revenir en haut
sil59


Hors ligne

Inscrit le: 10 Aoû 2008
Messages: 5
Localisation: nord
Masculin
Points: 0
Moyenne de points: 0,00

MessagePosté le: Sam 8 Déc - 16:46 (2018)    Sujet du message: cablage phare Répondre en citant

bonsoir
merci pour vos réponse et le schema
mais je pense qu'il ne correspond pas
cdt


Revenir en haut
circlip


Hors ligne

Inscrit le: 07 Jan 2008
Messages: 1 269
Localisation: Meurthe et Moselle
Masculin Cancer (21juin-23juil) 龍 Dragon
Points: 0
Moyenne de points: 0,00

MessagePosté le: Sam 8 Déc - 18:50 (2018)    Sujet du message: cablage phare Répondre en citant

Salut


Peux-tu faire des photos:
  • de l'intérieur du phare
  • Du faisceau (qui rentre dans le phare)
  • du comodo coté fils
  • de la connectique sous le moteur, entre les fils qui sortent du moteur et du faisceau


Il me faudrai aussi la couleur des fils au niveau :
  • de la bobine d'allumage
  • du klaxon
  • du feu arrière

Avec ça, on devrait arriver à retrouver qu'est-ce qui va où.

Normalement là dessus le faisceau électrique est moins compliqué que sur un Airbus, on devrait arriver à faire quelque chose pour toi. Je n'ai pas le diagramme du faisceau d'origine mais avec ces quelques infos on devrait pouvoir le reconstituer.


A plus.


Circlip


Revenir en haut
sil59


Hors ligne

Inscrit le: 10 Aoû 2008
Messages: 5
Localisation: nord
Masculin
Points: 0
Moyenne de points: 0,00

MessagePosté le: Mar 1 Jan - 15:00 (2019)    Sujet du message: cablage phare Répondre en citant

bonjour et bonne année à tous
merci pour vos réponse

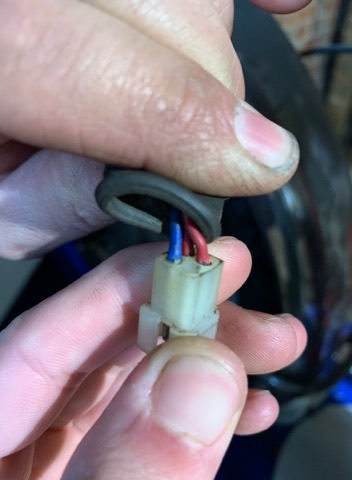

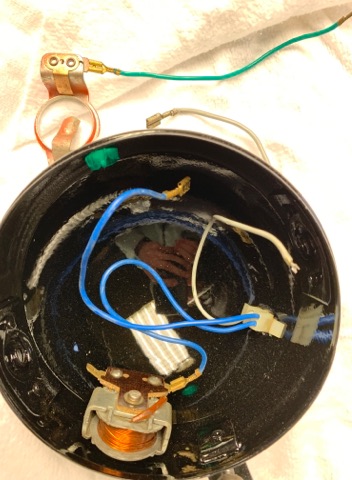

voici les photos du cablage







Revenir en haut
sil59


Hors ligne

Inscrit le: 10 Aoû 2008
Messages: 5
Localisation: nord
Masculin
Points: 0
Moyenne de points: 0,00

MessagePosté le: Mar 1 Jan - 15:01 (2019)    Sujet du message: cablage phare Répondre en citant

je pense que le fil bleu depuis le connecteur male du faisceau va vers la bobine du phare

Revenir en haut
